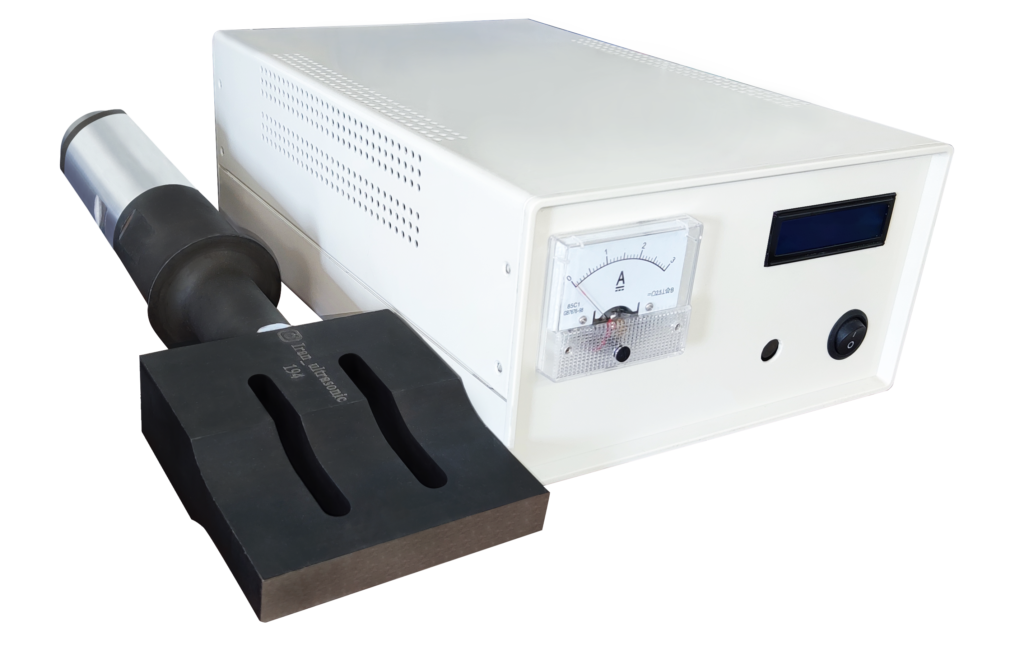

دستگاه جوش آلتراسوند (Ultrasonic Welding Machine) یکی از تجهیزات پیشرفته مورد استفاده در صنعت برای اتصال مواد به ویژه پلاستیکها و فلزات است. این دستگاه از امواج فراصوت (اولتراسونیک) با فرکانس بالا برای ایجاد حرارت موضعی و ذوب مواد در نقطه اتصال استفاده میکند. این فرآیند با اعمال ارتعاشات مکانیکی در فرکانسهای فراصوت به قطعات کاری که تحت فشار در کنار هم نگه داشته شدهاند، عمل میکند و باعث گرمایش و ذوب موضعی در سطح مشترک اتصال میشود. این امر منجر به یک جوش سریع، قوی و قابل اعتماد بدون نیاز به چسب، بست یا گرمای خارجی میشود.
الف. اندازه کوچک، عملکرد ساده، تمیز کردن سریع.
ب. از ماژولهای مدار مجتمع و قطعات الکترونیکی با کیفیت بالا از برندهای معتبر استفاده میکند و قدرت بالا، خروجی قوی و پایداری عالی را تضمین میکند.
د. فناوری جوشکاری نوآورانه، تجربه کاربری بهبود یافته، دقت جوشکاری بالاتر، پایداری برتر.
ه. شامل یک فناوری جوشکاری جدید است که تجربه کاربری بهتر، دقت جوشکاری بالاتر و پایداری استثنایی در عملکرد را فراهم میکند.
و. دارای یک مدار محافظ کاملاً خودکار داخلی است که استفاده ایمن و مطمئن را تضمین میکند.
ز. استفاده از IGBT برای تقویت توان منجر به زمان پاسخ سریعتر میشود. این امر عملکرد حفاظتی را افزایش میدهد.User Manual
سیستمهای برش اولتراسونیک در صنایع و کاربردهای مختلفی استفاده میشوند، از جمله:
صنایع غذایی: برش کیک، نان، پنیر و غذاهای منجمد، که در آنها دقت و تمیزی بسیار مهم است.
تجهیزات پزشکی: برش و شکلدهی مواد نرم، از جمله پارچههای پزشکی، لاتکس و سیلیکون، بدون آسیب رساندن به خواص مواد.
مواد نساجی و کامپوزیت: برش پارچههای ظریف، فایبرگلاس، فیبر کربن یا سایر مواد کامپوزیت.
صنایع پلاستیک: برش پلاستیکهای نرم یا آببندی فیلمهای پلاستیکی بدون ذوب کردن مواد.
الکترونیک: برش دقیق فیلمهای نازک یا اجزای میکروالکترونیک.

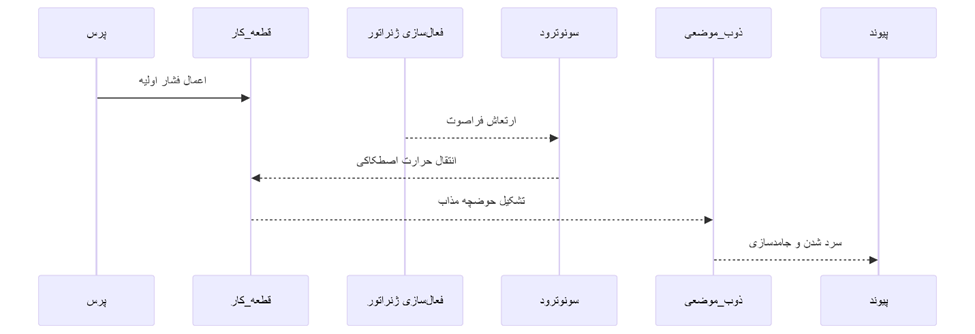

تبدیل انرژی الکتریکی به ارتعاشات فراصوتی (معمولاً 20-40 کیلوهرتز).
ایجاد حرارت اصطکاکی در محل اتصال قطعات پلیمری یا فلزی.
ذوب موضعی مواد و تشکیل پیوند مولکولی پس از سرد شدن.
ژنراتور (منبع تغذیه): تبدیل برق شهری به فرکانس بالا.
مبدل (Converter): تبدیل انرژی الکتریکی به ارتعاش مکانیکی.
بوستر (Booster): تقویت یا کاهش دامنه ارتعاش.
سونوترود (Horn): انتقال ارتعاش به قطعه کار (جنس تیتانیوم یا فولاد سخت).
پلیمرها: ABS، پلیکربنات، نایلون،
فلزات: مس، آلومینیوم، فولاد نازک (در کاربردهای خاص).
بستهبندی (درپوش بطری، blister pack).
خودروسازی (چراغها، داشبورد).
پزشکی (فیلترهای خون، کاتتر).
بدون ناحیه آسیبدیده از حرارت (HAZ): برش اولتراسونیک حداقل حرارت را تولید میکند و آن را برای مواد حساس به حرارت
که میتوانند در دماهای بالا تخریب یا تغییر شکل دهند، ایدهآل میسازد.
دقت بالا: ارتعاش ابزار برش امکان برشهای بسیار ظریف و دقیقی را فراهم میکند، به ویژه برای موادی مانند پلاستیک، لاستیک، کامپوزیتها و لایههای نازک مفید است.
سرعت برش سریع: برش اولتراسونیک میتواند زمان پردازش را در مقایسه با روشهای سنتی به طور قابل توجهی کاهش دهد و منجر به افزایش توان عملیاتی شود.
برشهای تمیز: کاهش اصطکاک و گرما منجر به برشهای صاف و تمیز با حداقل تغییر شکل مواد یا زغال شدن لبهها میشود.
کاهش سایش ابزار: فرآیند برش، فشار مکانیکی کمتری بر ابزار ایجاد میکند که منجر به کاهش سایش و طول عمر بیشتر ابزار میشود.
|
معیار |
جوش آلتراسونیک |
جوش حرارتی |
چسبهای شیمیایی |
اتصالات مکانیکی |
|
سرعت فرآیند |
⚡ بسیار سریع (0.1-2 ثانیه) |
⏱️ متوسط (ثانیه تا دقیقه) |
🕒 آهسته (دقیقه تا ساعت) |
⏱️ سریع (ثانیه) |
|
هزینه تجهیزات |
$$$ بالا |
$$ متوسط |
$ کم |
$$ متوسط |
|
هزینه عملیاتی |
$ کم (انرژی پایین) |
$$$ بالا (مصرف انرژی زیاد) |
$$ متوسط (مواد مصرفی) |
$ کم |
|
استحکام اتصال |
★★★★★ (اتحاد مولکولی) |
★★★★☆ |
★★★☆☆ (وابسته به چسب) |
★★★★☆ (وابسته به طراحی) |
|
محدودیت مواد |
پلیمرها، فلزات نازک |
اکثر پلیمرها/فلزات |
تقریباً همه مواد |
همه مواد |
|
نیاز به آمادهسازی |
✘ کم (تمیزی سطح کافی) |
✘ کم |
✔️ بالا (زبر کردن، چربیگیری) |
✘ کم |
|
اتوماسیون پذیری |
✔️ عالی (قابل یکپارچهسازی) |
✔️ خوب |
✘ محدود (خشکشدن زمانبر) |
✔️ عالی |
|
تولید ذرات/آلودگی |
✘ بسیار کم |
✔️ دود/گازهای سمی |
✔️ بخارات شیمیایی |
✘ کم (برادههای فلزی) |
|
انعطافپذیری طراحی |
★★★☆☆ (نیاز به دسترسی مستقیم) |
★★★☆☆ |
★★★★★ |
★★★★☆ |
|
مقاومت حرارتی |
≈ دمای ذوب ماده |
≈ دمای ذوب ماده |
▼ وابسته به چسب (معمولاً < 200°C) |
≈ استحکام پیچ/مهره |
|
نمونه کاربردها |
بطریهای پزشکی، قطعات الکترونیک |
لولههای پلیاتیلن، اتصالات خودرو |
ساخت ماکت، کفشسازی |
اتصالات فلزی، سازهها |
|
نکات کلیدی جدول:
|
||||
